杭州愛宏 AH6119麥克風測試儀

產品名稱：杭州愛宏 AH6119麥克風測試儀

產品描述：AH6119型數字麥克風測試儀，就是一款專門用于PDM格式信號輸出的數字麥克風測試儀。該儀器有測試信號和功率信號兩路輸出，可直接和耳機連接判斷數字麥克風是否正常工作（有音頻信號輸出）。該儀器特別適合數字麥克風生產線上使用........

產品介紹


概述：

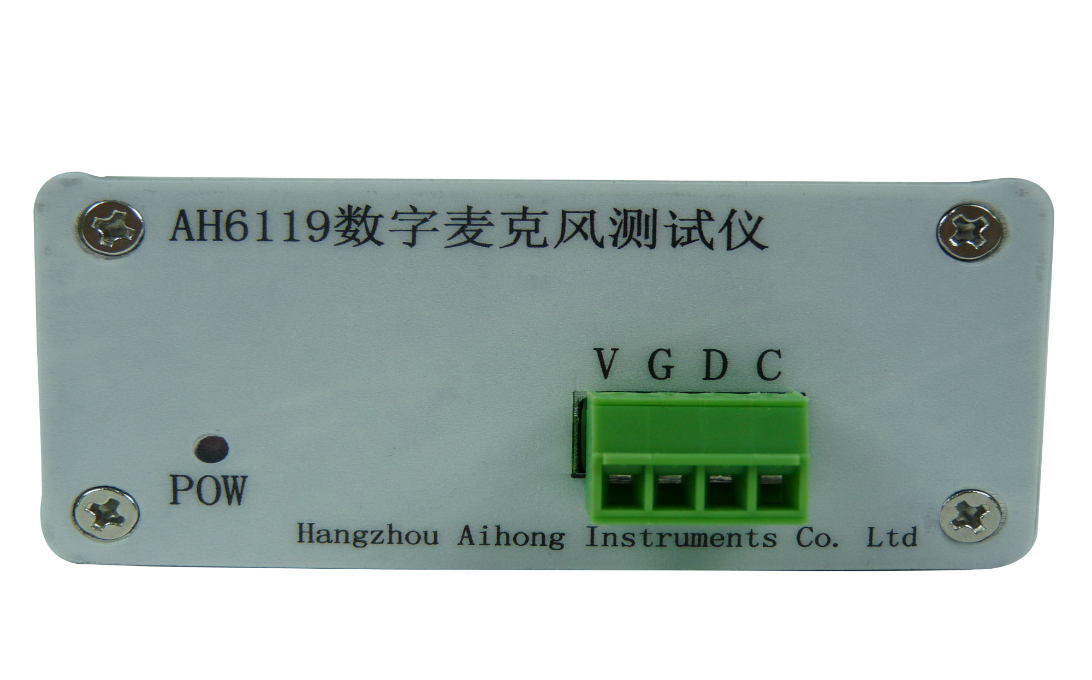

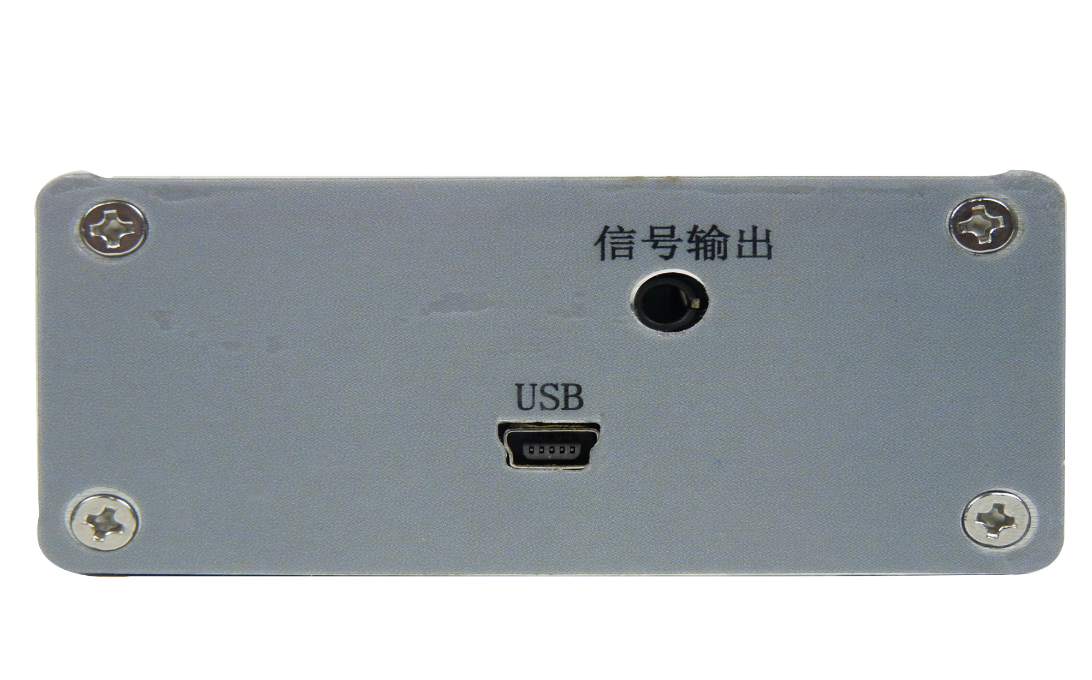

數字麥克風具有靈敏度高，抗干擾能力強等特點，隨著科學技術的發展，數字麥克風的應用越來越廣泛，AH6119型數字麥克風測試儀，就是一款專門用于PDM格式信號輸出的數字麥克風測試儀。該儀器有測試信號和功率信號兩路輸出，可直接和耳機連接判斷數字麥克風是否正常工作（有音頻信號輸出）。該儀器特別適合數字麥克風生產線上使用。其實物圖前后面板示意圖如圖1、圖2所示。

  圖1

                圖2

主要技術指標：

1、 工作電源：5V,USB供電

2、 數字麥克風工作參數：

（1） 供電電壓：0～3.7V可調

（2） 時鐘頻率：3.0MHz2.4MHz,2.0MHz,1.5MHz,1.33MHz,1.2MHz、1.0MHz, 0.8MHz可選；

3、 測試信號輸出增益：0dB

4、 功率信號輸出增益：6dB

5、 頻率響應：20Hz~20000Hz, ±0.2 dB

6、 最大輸出功率：0.8W(負載阻抗大于4Ω)

7、 電流測試范圍：10～1999μA

8、 串行口規范：波特率：9600，數據位8，校驗：N,停止位：1

9、 工作環境：溫度0～50℃，相對濕度≤80％

10、外形尺寸：18cm×8cm×4cm


使用操作說明：

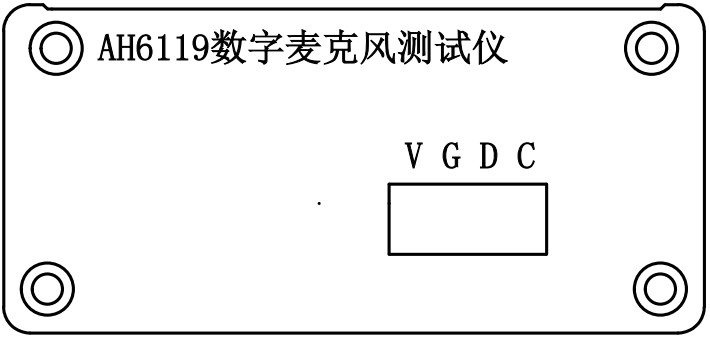

   1、 前面板示意圖，如圖3,其中V代表的是數字麥克風的供電接口，G代表的是地線    接口，D代表的是數字麥克風的數據傳輸接口，C代表的是數字麥克風的時鐘接        口。


                              圖3

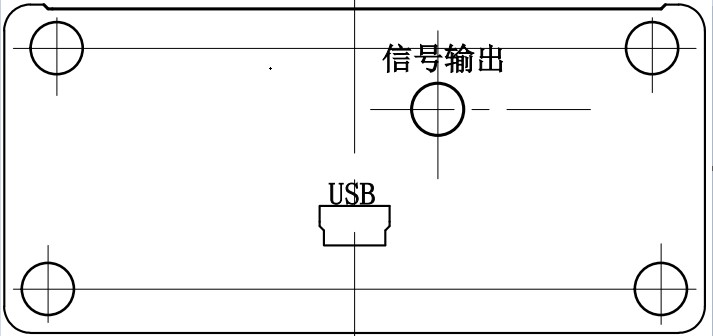

2、 后面板示意圖，如圖4

                              圖4

3、信號輸出：我們在測試的時候，在該接口插入耳機就可以直接監聽數字麥克風的聲音。

4、USB：用于給整個測試工具提供5V的直流電源以及串口的連接。

5、 控制軟件：如圖5、圖6。圖5代表的是當我們沒有插入數字麥克風、沒有選擇相應的串口號或者測的電流值大于電流上限或者測的電 流值小于電流下限。 圖6代表的是我們選對了相應的串口號，并且插入了數字麥克 風，測的電流值也在我們設置的電流上限和電流下限之間。




          圖5                                     圖6



6、參數設置：用于選擇相應的串口號。

7、電壓：調節電壓的方法有兩種。第一種就是點擊顯示框旁邊的按鈕，實現電壓的增減。第二種就是點擊電壓顯示框，就會出現所有的電壓選項，這時我們就可以選擇自己想要的電壓。由于該測試儀帶有記錄功能，在測試完成后，斷電之前會保存最后測試時的電壓并在下次開機時，自動恢復上次測量時的電壓值。

8、時鐘：調節時鐘的方法與調節電壓相同，也是有兩種。第一種就是點擊顯示框旁邊的按鈕，實現時鐘頻率的增減。第二種就是點擊時鐘顯示框，就會出現所有的時鐘頻率選項，這時我們就可以選擇自己想要的時鐘頻率。由于該測試儀帶有記錄功能，在測試完成后，斷電之前會保存最后測試時的時鐘頻率并在下次開機時，自動恢復上次測量時的時鐘頻率。

9、當時鐘頻率為3mHz時，PC機可以把AH6119麥克風測試儀識別為一個聲卡，數字麥克風采集的數據可以直接通過USB口傳輸?shù)絇C機上，并查看波形。

10、電流上限和電流下限：調節電流上限和電流下限的方法也是有兩種。第一種就是點擊顯示框旁邊的按鈕，來實現電流上下限的增減。第二種方法就是在顯示框中直接輸入電流上下限。

11、 測試說明

（1）  用配套的5V直流電源供電，控制軟件顯示相應的工作電流。如果沒有連接數字麥克風，數據將顯示接近為0.

（2）  用控制軟件調節輸出電壓，使得接線端的VDD為數字麥克風最佳工作電壓。

（3）  用控制軟件調節時鐘頻率，使得數字麥克風在最佳的時鐘頻率下工作。

（4）  將被測數字麥克風和接線端子連接，此時儀器的信號輸出端有對應的頻信號輸出，可用耳機和儀器的信號輸出端連接監聽。

測試原理：

 數字麥克風，顧名思義就是直接輸出數字脈沖信號的麥克風電聲器件。數據經過數字麥克風輸出PDM脈沖信號，經過DFSDM濾波器輸出PCM格式數據，然后經過CODEC輸出音頻數據，經過外設，我們就能聽到經過數字麥克風采集到的音頻數據了。

 注意事項及有關說明：

1、本機應放置在通風、干燥、無腐蝕的地方，并盡量減小工作臺面的震動和 周圍環境的噪聲。

2、 應使用儀器隨帶的電源線供電，以保準測試結果的準確。

3、 請勿將手和被測數字麥克風接觸，以免產生干擾。

4、由于儀器的功率輸出增益較高，請將聽音的揚聲器和被測數字麥克風離開一些距離（大于30cm）,避免產生嘯叫。

5、 本儀器保修一年半，為用戶終身服務。
